卓越的電機控制性能

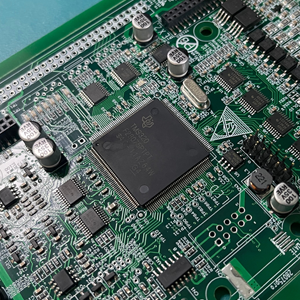

1. 高性能雙核DSP芯片，電流環125us實時控制周期，高精度速度控制、轉矩控制。

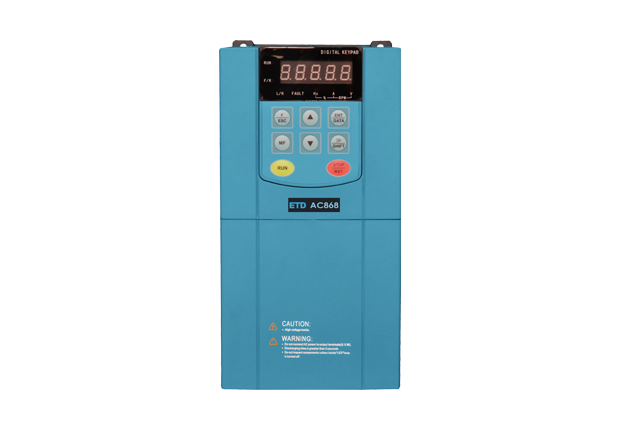

2. 高性能矢量控制策略，實現高精度磁通矢量控制，AC868高性能系統應用變頻器無論是開環矢量還是閉環矢量，性能
均達到業界領先水平。
3. 支持定位、插補、規劃模塊，支持定位控制，主從位置同步控制。
4. 起動轉矩：0Hz時150%額定轉矩（無PG磁通矢量控制），0Hz時200%額定轉矩（帶PG磁通矢量控制）。
5. 調速范圍：1:200（無PG磁通矢量控制），1:5000（帶PG磁通矢量控制、伺服控制）。
6. 速度波動：≤±0.5%額定轉矩（無PG磁通矢量控制），≤±2%額定轉矩（帶PG磁通矢量控制、伺服控制）。
7. 轉矩控制精度：±5%（無PG磁通矢量控制），±2%（帶PG磁通矢量控制）。
8. 過載能力：G型：150%額定電流2分鐘，200%額定電流0.5秒。
9. 保護功能：過載、過流、過壓、短路、接地、失速、過熱、瞬間掉電補償等。
強大的網絡通信能力
1. 內置標準RS485串行通訊接口（標準Modbus協議）。
2. 支持外接選配Profibus、Profinet、Device-net、Powerlink、EtherNetIP、Ethercat、MODBUS-TCP、Canbus
（支持 Canopen協議）等。
廣泛適應各種電機和編碼器反饋
1. 支持感應電機、異步伺服電機、永磁同步伺服電機。
2. 高性能開環矢量控制、閉環矢量控制、高性能VF控制。
3. 標配一路增量式編碼器反饋接口。
4. 支持第二路增量式編碼器反饋擴展。
5. 支持絕對值編碼器反饋（SSI、Endat、多摩川等）。
6. 支持高速脈沖輸入和分頻輸出。
豐富的功能模塊和調試軟件
1. 可組態多功能輸入輸出端子，實現變頻器準備好、故障指示、運行中指示、頻率檢測（輸出頻率≤頻率檢測基準，
輸出頻率≥頻率檢測基準）、編碼器反饋故障、驅動器過載，變頻器過電流指示等功能。
2. 內置大量功能模塊，可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉化模塊、開關模塊、求和模塊、絕
對值模塊、最小速度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PI
D模塊。
3. 內置功能模塊可靈活組態，滿足各行業應用需求。
4. 強大的上位機調試軟件，中英文雙語支持。
|
項目 |
項目描述 |
|
|
電 壓 \ 頻 率 |
額定輸出電壓 |
400V等級標準變頻器：三相400V（正比于輸入電壓） 480V等級標準變頻器：三相480V（正比于輸入電壓） 400V等級共母線變頻器：三相400V（正比于輸入電壓） 480V等級共母線變頻器：三相480V（正比于輸入電壓） |
|
輸出頻率范圍 |
0Hz～400Hz |
|
|
輸入電壓/頻率 |
400V等級標準變頻器：三相400V；50Hz/60Hz; 480V等級標準變頻器：三相480V；50Hz/60Hz; 400V等級共母線變頻器：DC540V; 480V等級共母線變頻器：DC680V; |
|
|
輸入電壓波動容許范圍 |
400V等級標準變頻器：323V～420vac；電壓失衡率：＜3%; 480V等級標準變頻器：408V～528vac；電壓失衡率：＜3%; 400V等級共母線變頻器：DC 450V～592V; 480V等級共母線變頻器：DC 575V～745V; |
|
|
頻率變動容許值 |
頻率失衡率：<±5% |
|
|
運行命令通道 |
操作面板給定、控制端子給定、通訊給定，可通過多種方式切換 |
|
|
頻率給定通道 |
數字給定、模擬規定、通訊給定，輔助頻率給定，輔助頻率微調、頻率合成 |
|
|
控制方式 |
無PG磁通矢量控制，帶PG磁通矢量控制，V/F控制 |
|
|
調速范圍 |
1:200（無PG磁通矢量控制），1:5000（帶PG磁通矢量控制、伺服控制） |
|
|
起動轉矩 |
0Hz時150%額定轉矩（無PG磁通矢量控制） 0Hz時200%額定轉矩（帶PG磁通矢量控制） |
|
|
頻率精度 |
數字指令：±0.01%，模擬指令：最高頻率×0.2%Hz |
|
|
運行轉速穩態精度 |
≤±0.5%額定同步轉速（無PG磁通矢量控制） ≤±0.05%額定同步轉速（帶PG磁通矢量控制） |
|
|
速度波動 |
≤±0.5%額定同步轉速（無PG磁通矢量控制） ≤±0.2%額定同步轉速（帶PG磁通矢量控制、伺服控制） |
|
|
過載能力 |
G型：150%額定電流2分鐘，200%額定電流0.5秒 |
|
|
轉矩提升 |
自動轉矩提升或手動設置轉矩提升 |
|
|
加減速曲線 |
兩種方式：直線加減速、S曲線加減速 四種加減速時間，時間單位（分/秒）可選，最長60小時 |
|
|
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
保護功能 |
過載、過流、過壓、短路、接地、失速、過熱、瞬間掉電補償等 |
|
|
內 置 功 能 |
多功能輸入 |
標配DI1-DI5八路開關量輸入端子，實現變頻器運行使能、速度使能、差分輸入使能、模擬量輸入使能、點動使能、轉矩使能、輔助PID使能、電子電位器功能； |
|
多功能輸出 |
標配DO1-DO4四路開關量輸出端子，可實現變頻器準備好、故障指示、運行中指示、頻率檢測（輸出頻率≤頻率檢測基準）、頻率檢測（輸出頻率≥頻率檢測基準）、編碼器反饋故障、驅動器過載、變頻器過電流指示 |
|
|
內置功能模塊 |
內置大量功能模塊，可獨立設置乘除模塊、微分模塊、量化模塊、位置-速度轉換模塊、開關模塊、求和模塊、絕對值模塊、最小速度模塊、松緊模塊、數字電位器模塊、比較器模塊、非線性增益模塊、數字濾波器模塊、輔助PID模塊，浮點數模塊。內部功能模塊可靈活組態，滿足各行業應用的需求。 |
|
|
操 作 與 顯 示 |

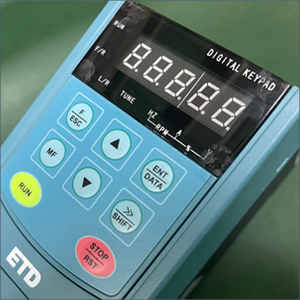

LED面板 |
標配LED面板，調試簡單，狀態指示 |
|
|
可實現面板遠控 |
|
|

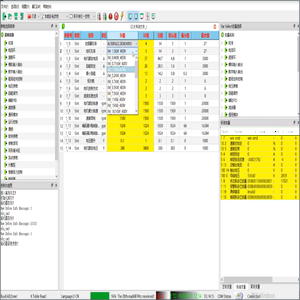

上位機軟件 |
中英文雙語支持，具有強大的示波器功能，多通道記錄數據并波形顯示 |
|
|
通訊 |
通訊功能 |
內置標準RS485串行通訊接口（標準Modbus協議），選配Canbus總線接口（支持Canopen協議）工業以太網ProfiNet支持（選配卡）工業以太網EtherCat支持（選配卡）工業現場總線Profibus支持（選配卡）支持選配MODBUS TCP，EtherNetIP，網絡接口卡支持選配PowerLink，Device-net網絡接口卡 |
|
擴 展 功 能 |
編碼器 |
標配一路增量式編碼器反饋接口，支持第二路增量式編碼器反饋擴展，支持絕對值編碼器反饋（SSI、Endat、多摩川等），支持高速脈沖輸入和分頻輸出 |
|
模擬量 |
標配四路0-10V模擬量輸入，兩路0-10V模擬量輸出；通過擴展，可實現兩路0-20mA（或4-20mA）模擬量輸入，和兩路0-20mA（或4-20mA）模擬量輸出 |
|
|
無源觸點 |
可擴展兩路繼電器輸出觸點，每路包括一個常開觸點和一個常閉觸點 電氣規格：AC250V/2.5A，DC24V/5A |
|
|
使 用 環 境 |
電源線長度 |
100米之內 |
|
接線端子 |
主回路：標準電源插排 控制回路：可插拔接線端子 |
|
|
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等 |
|
|
海拔高度 |
低于1000米，1000米以上降額使用，每升高1000米降額10% |
|
|
環境溫度 |
-10℃～+40℃（環境溫度在40℃～50℃，請降額使用。環境溫度每升高1℃，降額2%） |
|
|
濕度 |
5%～95%RH，無水珠凝結 |
|
|
振動 |
小于5.9米秒2 (0.6g) |
|
|
存儲溫度 |
－40℃～＋70℃ |
|
|
污染等級 |
PD2 |
|
|
配電系統 |
TN,TT |
|
|
結構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷，直流風機 |
|
|
|
制動單元 |
15KW以下內置，15KW以上外配 |
|
|
安裝方式 |
壁掛式，110KW及以上壁掛或落地兩種安裝方式 |
|
|
效率 |
45kW G及以下≥93%；55kW G及以上≥95% |
|

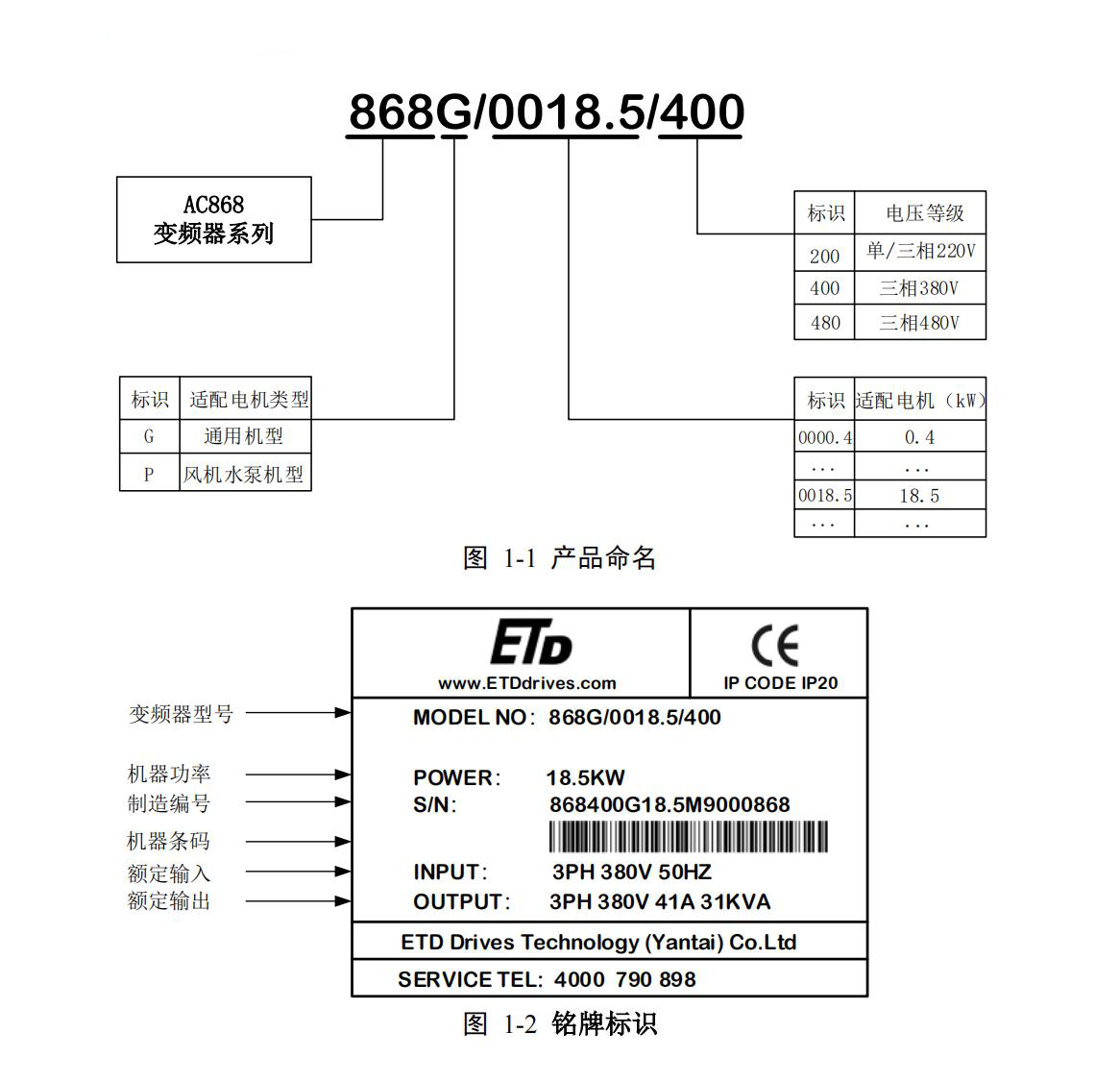

型號 |
額定功率 （KW） |
輸出電流 （A） |

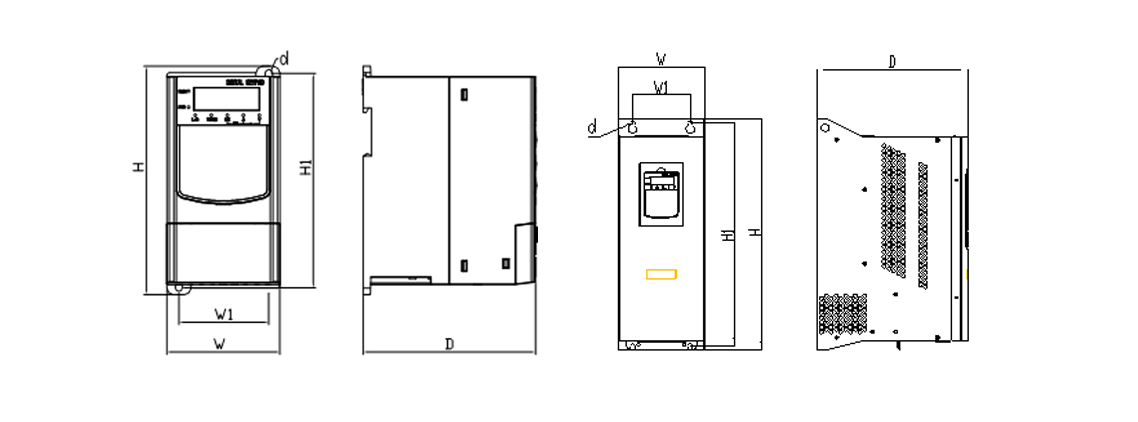

外形尺寸 WxHxD（mm） |
安裝尺寸 W1xH1（mm） |
安裝鉚釘 （d） |
|
868G/0000.4/200 |
0.4 |
2.1 |
124x245x170 |
106x230 |
M5 |
|
868G/0000.75/400 |
0.75 |
2.1 |
|||
|
868G/0001.5/400 |
1.5 |
3.8 |
|||
|
868G/0002.2/400 |
2.2 |
5.1 |
|||
|
868G/0003.7/400 |
3.7 |
9 |
|||
|
868G/0004.0/400 |
4.0 |
9.5 |
|||
|
868G/0005.5/400 |
5.5 |
11 |
|||
|
868G/0007.5/400 |
7.5 |
17 |
|||
|
868G/0011.0/400 |
11 |
25 |
165x310x186 |
147x295 |
|
|
868G/0015.0/400 |
15 |
32 |
|||
|
868G/0018.5/400 |
18.5 |
37 |
180x480x324 |
120x463 |
M8 |
|
868G/0022.0/400 |
22 |
45 |
|||
|
868G/0030.0/400 |
30 |
60 |
180x560x324 |
120x543 |
|
|
868G/0037.0/400 |
37 |
75 |
|||
|
868G/0045.0/400 |
45 |
91 |
220x670x330 |
160x653 |
|
|
868G/0055.0/400 |
55 |
112 |
|||
|
868G/0075.0/400 |
75 |
150 |
273x732x335 |
185x702 |
|
|
868G/0090.0/400 |
90 |
176 |
|||
|
868G/0110.0/400 |
110 |
210 |
375x884x415 |
274x846 |
M10 |
|
868G/0132.0/400 |
132 |
253 |
|||
|
868G/0160.0/400 |
160 |
304 |
460x986x425 |
300x951 |
|
|
868G/0185.0/400 |
185 |
351 |
|||
|
868G/0200.0/400 |
200 |
377 |
|||
|
868G/0220.0/400 |
220 |
426 |
|||
|
868G/0250.0/400 |
250 |
465 |
555x1231x502 |
406x1190 |
|
|
868G/0280.0/400 |
280 |
520 |
|||
|
868G/0315.0/400 |
315 |
585 |
|||
|
868G/0355.0/400 |
355 |
650 |
730x1231x502 |
502x1190 |
|
|
868G/0400.0/400 |
400 |
725 |
|||
|
868G/0450.0/400 |
450 |
820 |
